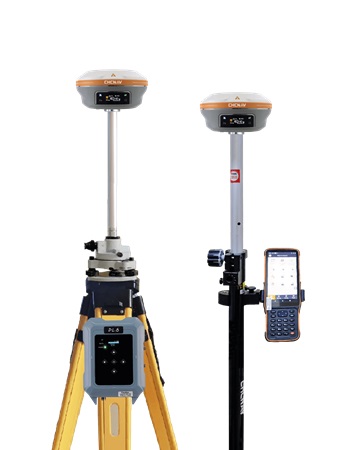

GPS Diferencial CHCNAV i93 con Base y Rover

GPS Diferencial CHCNAV i93 con Base y Rover

La inspección visual con tecnología de video-fotogrametría permite realizar mediciones precisas de puntos y acceder a puntos peligrosos, obstruidos por señales y de difícil acceso. El i93 también puede utilizarse para complementar los estudios aéreos generados a partir de imágenes oblicuas, ya que sus datos son compatibles con los programas de modelado 3D más populares.

CARACTERÍSTICAS:

Rendimiento

• Canales: 1408 canales
• GPS: L1C, A, L2C, L2P(Y), L5
• Galileo: E1, E5a, E5b, E6*
• GLONASS: L1, L2, L3
• BeiDou: B1I, B2I, B3I, B1C, B2a, B2b
• QZSS: L1, L2, L5, L6*
• SBAS (Soporte EGNOS): L1, L5

Precisión

• Cinemática en tiempo real (RTK): H: 8 mm + 1 ppm RMS, V: 15 mm + 1 ppm RMS, Tiempo de inicialización: <10 s, Fiabilidad de la inicialización: >99.9%

• Post – procesamiento cinemático (PPK): H: 3 mm + 1 ppm RMS, V: 5 mm + 1 ppm RMS

• Estática de alta precisión: H: 2.5 mm + 0.1 ppm RMS, V: 3.5 mm + 0.4 ppm RMS

• Estática de post-procesamiento: H: 2.5 mm + 0.5 ppm RMS, V: 5 mm + 0.5 ppm RMS

• Autónomo: H:1.5 m RMS | V: 2.5 m RMS
• Levantamiento visual: Típico 2~4 cm, Rango 2~15 m
• Tasa de posicionamiento: 1 Hz, 5 Hz y 10 Hz
• Tiempo de fijar a la primera vez: Arranque en frío: < 45 s, Arranque en caliente: < 10 s, Reaparición de la señal: < 1 s

• Tasa de actualización de la IMU: 200 Hz
• Ángulo de inclinación: 0-60°
• Inclinación RTK-compensación: Incertidumbre adicional del bastón horizontal la incertidumbre suele ser inferior a 8 mm + 0.7 mm/° de inclinación.

Energía:

• Consumo de energía: UHF/ 4G RTK Rover sin cámara: Típico 2.8 W, Replanteo visual/Levantamiento visual: Típico 4 W

• Capacidad de la batería de Li-ion: Batería incorporada no extraíble 9,600 mAh, 7.4
• Tiempo de funcionamiento: UHF/ 4G RTK Rover sin cámara: hasta 34 h, Replanteo visual/levantamiento visual: hasta 24 horas, Base UHF RTK: hasta 16 h, Estática: hasta 36 h
• Entrada de energía externa: 9 V DC a 24 V DC

Harward

• Tamaño (D x A): Φ 152 x 81 mm (Φ 5.98 x 3.19 pulg)
• Peso: 1.15 kg (2.54 lb)
• Panel frontal: Pantalla a color OLED de 1.1» 2 LED, 2 botones físicos
• Sensor de inclinación: Calibración – IMU libre para la compensación de bastón. Inmune a las perturbaciones magnéticas. Burbuja electrónica

Cámara

• Píxeles del sensor: Obturador global con 2 MP y 5 MP
• Campo de visión: 75°
• Frecuencia de imagen de vídeo: 25 fps
• Captura de grupos de imágenes: Método: video fotogrametría. Frecuencia: normalmente 2 Hz, hasta 25 Hz. Tiempo máx. de captura: 60 s con un tamaño de grupo de imágenes de aprox.60 MB.
• Iluminación: Cámara de calidad estelar Tecnología OmniPixel® -GS. Mantiene todo el color a niveles de iluminación tan bajos como 0.01 lux.

Comunicación

• Tipo de tarjeta SIM: Tarjeta Nano-SIM
• Módem de red: Módem 4G integrado TDD-LTE, FDD-LTE, WCDMA, EDGE, GPRS, GSM.
• Conexión inalámbrica: NFC para emparejamiento táctil de dispositivos.
• Wi-Fi: Wi-Fi IEEE 802.11a/b/g/n/ac, modo punto de acceso.
• Bluetooth®: 5.0 y 4.2 +EDR, compatible con versiones anteriores.
• Puertos: 1 puerto LEMO de 7 patillas (RS-232) 1 puerto USB tipo C (alimentación externa, descarga de datos, actualización de firmware)1 x puerto de antena UHF (TNC hembra).
• Radio UHF Integrado: Rx/Tx: 410 – 470 MHz.Transmita la energía: 0.5 W a 2 W. Protocolo: CHC, Transparent, TT450, Satel; Tasa de enlace 9600 bps a 19 200 bps; Rango: Típico de 3 km a 5 km, hasta 15 km en condiciones óptimas.
• Formatos de datos: RTCM 2.x, RTCM 3.x, entrada/salida del CMR, HCN, HRC, RINEX 2.11, 3.02, Salida NMEA 0183, NTRIP Client, NTRIP Caster.
• Almacenamiento de datos: 32 GB de memoria interna Admite expansión externa de 128 GB.

Cumplimiento de la legislación y la normativa

• Normas internacionales: Calibración de antenas NGS, IEC 62133-2:2017+A1, IEC 62368-1:2014, Manual de la ONU Sección 38.3

EQUIPO GPS DIFERENCIAL CHCNAV i93

Base i93: 01 Radio externa DL8, 01 Cargador, 01 Cable USB, 01 Wincha de 3m, 01 Llave, 01 Disco de metal, 01 Herramienta de altura, 01 Antena UHF, 01 Tubo de extensión, 01 Cable para batería externa, 01 Adaptador, 01 Tribrach c/ Adaptador

Rover i93: 01 Colectora HCE600, 01 Cargador, 01 Cargador para Colectora, 01 Lápiz táctil, 02 Cable USB, 01 Bracket, 01 Herramienta de altura, 01 Antena UHF

Incluye: 01 Bastón de carbono, 01 Antena externa, 01 Cable para la antena externa c/Adaptador, 01 Tubo de extensión para antena, 01 Trípode de aluminio, Certificado Operatividad

GPS Diferencial CHCNAV i93 con Base y Rover
