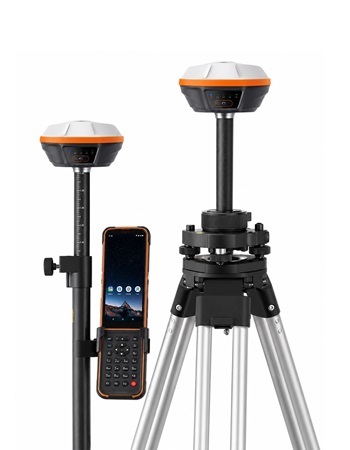

GPS Diferencial CHCNAV i85 con Base y Rover
Medición de puntos inaccesibles
Con sus capacidades de levantamiento basadas en láser, información de rumbo de alta precisión y un alcance máximo de medición láser de hasta 150 metros, el GPS Diferencial CHCNAV i85 permite realizar mediciones precisas de puntos que de otro modo serían inaccesibles, ampliando su alcance operativo sin comprometer la precisión de las mediciones.
Rendimiento avanzado de GNSS
Gracias al algoritmo iStar y al rechazo de interferencias ionosféricas, el i85 logra una fiabilidad fija del 96 % en regiones de baja latitud afectadas por la actividad solar. Garantiza un seguimiento preciso de la señal en entornos difíciles.
Asistencia para puntería inteligente
Una verdadera cámara frontal de 8 megapíxeles compatible con edge computing proporciona zoom adaptativo de 6 aumentos e imágenes mejoradas. La baja visibilidad y los puntos distantes pueden identificarse y abordarse con precisión.
Navegación y replanteo visuales con RA
Las herramientas de navegación y replanteo basadas en RA del GPS Diferencial CHCNAV i85 simplifican los flujos de trabajo y reducen esfuerzos del operador hasta en un 50 %. Con una precisión hasta 10 veces mayor que los sistemas convencionales basados en giroscopios, mejora los resultados incluso para usuarios menos experimentados.
Auto-IMU de alta precisión
La IMU de 200 Hz admite compensación de inclinación automática sin necesidad de inicialización manual. El GPS Diferencial CHCNAV i85 con Base y Rover mantiene una precisión de 3 cm dentro de un rango de inclinación de 60°, lo que proporciona resultados uniformes.
Compatible con el servicio PointSky de nueva generación
Incluye un año de servicio PointSky de serie. Proporcionado por satélite, permite realizar mediciones fácilmente donde la cobertura de red es limitada o la instalación de una estación base resulta difícil, alcanzando una precisión de 2,5 cm en solo 3 a 5 minutos.
Especificaciones
| Rendimiento del GNSS | |
| Canales | 1892 canales |
| GPS | L1C/A, L1C, L2P(Y), L2C, L5 |
| GLONASS | G1, G2, L1OC*, L2OC*, L3OC* |
| Galileo | E1C, E5a, E5b, E5AltBoC, E6 |
| BeiDou | B1I, B2I, B3I, B1C, B2a, B2b |
| QZSS | L1C/A (B), L1C, L2C, L5, L6D/E* |
| NavIC/IRNSS | L5 |
| PPP | B2b-PPP, E6B-HAS |
| SBAS | EGNOS (L1, L5) |
| Banda L | CHCNAV PointSky |
| Precisión GNSS | |
| Cinemática en tiempo real (RTK) | H: 8 mm + 1 ppm RMS
V: 15 mm + 1 ppm RMS Tiempo de inicialización: <10 s Fiabilidad de inicialización: > 99,9 % |
| Procesamiento posterior cinemática (PPK) | H: 3 mm + 1 ppm RMS
V: 5 mm + 1 ppm RMS |
| PointSky | H: 2,5 cm (CEP95) V: 5 cm RMS; Estándar
< 5 min, Regiones específicas < 1 min (CEP95) Tiempo de reconvergencia: < 1 min Cobertura: La transmisión por red cubre el territorio mundial, mientras que la transmisión por satélite cubre Asia, Europa del Este, África Oriental, Australia y América. Tiempo de actividad durante la interrupción: hasta 300 s Comunicación: Banda L (Satélite) / Celular (Internet) Datos transmitidos: Órbita, Reloj, Sesgo, Retrasos atmosféricos Recuperación ante desastres satelitales: Compatible |
| PPP | Support PPP-B2b, E6B-HAS H: 10 cm | V: 20 cm |
| Estática de alta precisión | H: 2.5 mm + 0.1 ppm RMS V: 3.5 mm + 0.4 ppm RMS |
| Estática y estática rápida | H: 2.5 mm + 0.5 ppm RMS V: 5 mm + 0.5 ppm RMS |
| Código diferencial | H: 0.4 m RMS | V: 0.8 m RMS |
| Autónomo | H: 1.5 m RMS | V: 2.5 m RMS |
| Vigilancia visual | H: 8 mm + 1 ppm RMS
V: 15 mm + 1 ppm RMS |
| Alta precisión
Levantamiento láser |
2 cm dentro de un rango de 5 m
3 cm dentro de un rango de 10 m |
| Levantamiento láser rápido | 3 cm dentro de un rango de 5 m
5 cm dentro de un rango de 10 m |
| Tasa de posicionamiento | 1 Hz, 5 Hz and 10 Hz |
| Time to first fix | Arranque en frío: < 45 s; Arranque en caliente: < 10 s
Readquisición de señal: < 1 s |
| Frecuencia de actualización IMU | 200 Hz, AUTO-IMU |
| Ángulo de inclinación | 0-60° |
| RTK con compensación de inclinación | Incertidumbre adicional de inclinación horizontal del mástil, generalmente inferior a 8 mm + 0,3 mm/° de inclinación hasta 30°. |
| Ambientes | |
| Temperatura | Temperatura de funcionamiento: -40 °C a +65 °C (-40 °F a +149 °F) Temperatura de almacenamiento: -40 °C a +85 °C (-40 °F a +185 °F) |
| Humedad | 100% sin condensación |
| Protección contra la entrada de polvo y agua | IP68(7) (según IEC 60529) |
| Gota | Sobrevive a una caída desde un poste de 2 metros. |
| Vibración | Cumple con las normas ISO 9022-36-08 y MIL-STD-810H. |
| Membrana impermeable y transpirable. | Prevent water vapor from entering under harsh environments. |
| Comunicación | |
| Conexión inalámbrica | NFC para emparejamiento táctil de dispositivos |
| Wi-Fi | 802.11 b/g/n/ac, 5,8 GHz y 2,4 GHz, modo punto de acceso |
| Bluetooth® | v 4.2, compatible con versiones anteriores |
| Puertos | 1 puerto USB tipo C (alimentación externa, descarga de datos, actualización de firmware)
1 puerto de antena UHF (SMA macho) |
| DistLink | El modo de transmisión de datos por radio UHF de nueva generación de CHCNAV permite el funcionamiento continuo de la base GNSS RTK y un amplio alcance. |
| Radio UHF integrada | Frecuencia interna estándar de transmisión/recepción: 410 – 470 MHz
Potencia de transmisión: 0,5 W, 1 W Protocolo: CHC, DistLink, Transparente, TT450, Satel Velocidad de enlace: 9600 bps a 19200 bps Alcance: Típico 6 km, óptimo hasta 15 km con DistLink. Típico 3 km, óptimo hasta 8 km con otros protocolos. |
| Formatos de datos | RTCM 2.x,RTCM 3.x,entrada/salidaCMR
HCN, RINEX2.11, 3.02 Salida NMEA 0183 ClienteNTRIP,Lanzador NTRIP |
| Almacenamiento de datos | Memoria de alta velocidad de 8 GB |
| Hardware | |
| Dimensiones (largo x ancho x alto) | Φ134 mm x 86 mm (Φ 5,28 pulg. × 3,39 pulg.) |
| Peso | 800 g (1,76 lb) |
| Panel frontal | 4 LED, 2 botones físicos |
| Sensor de inclinación | IMU sin calibración para compensación de inclinación de postes.
Inmune a las perturbaciones magnéticas. |
| Sensor láser | Clase 3R, Verde |
| Cámaras | |
| Píxeles del sensor | Cámara dual con obturador global de 2 MP y 8 MP. |
| Campo de visión | 91° |
| Velocidad de fotogramas del vídeo | 30 fps |
| Características | El software LandStar es compatible con VisualNavigation, CADARVisual Stakeout y Laser Survey. |
| Eléctrico | |
| Consumo de energía | Típico 2,0 W |
| Carga rápida | Carga completa en 4,8 horas. |
| Tiempo de funcionamiento en batería interna | Vehículo UHF RTK sin cámara: hasta 20 h.
Levantamiento láser: hasta 15 h. Replanteo visual: hasta 15 h Base UHF RTK: hasta 7,5 h (DistLink), hasta 10 h (otros protocolos)
|
| Entrada de alimentación externa | 5 V / 2 A |
| Cumplimiento de las leyes y reglamentos | |
| Normas internacionales | Calibración de antena IGS, IEC62133-2:2017+A1, IEC62368-1:2014, Sección 38.3 del manual de la ONU, IC:32467-A2045, IEC60825-1-2007 |
